Montage support plaquette freins avant

[chris30000]

Salut à tous,

afin de finaliser ce sujet avec des éléments concret, j'ai donc commandé et reçu mes supports de plaquettes de frein avant.
Toujours d'après la vue éclatée de Toy ci dessous, les 47716 vont en haut et les 47717 vont en bas.

Sur la doc, il est bien indiqué de ne pas les inverser :

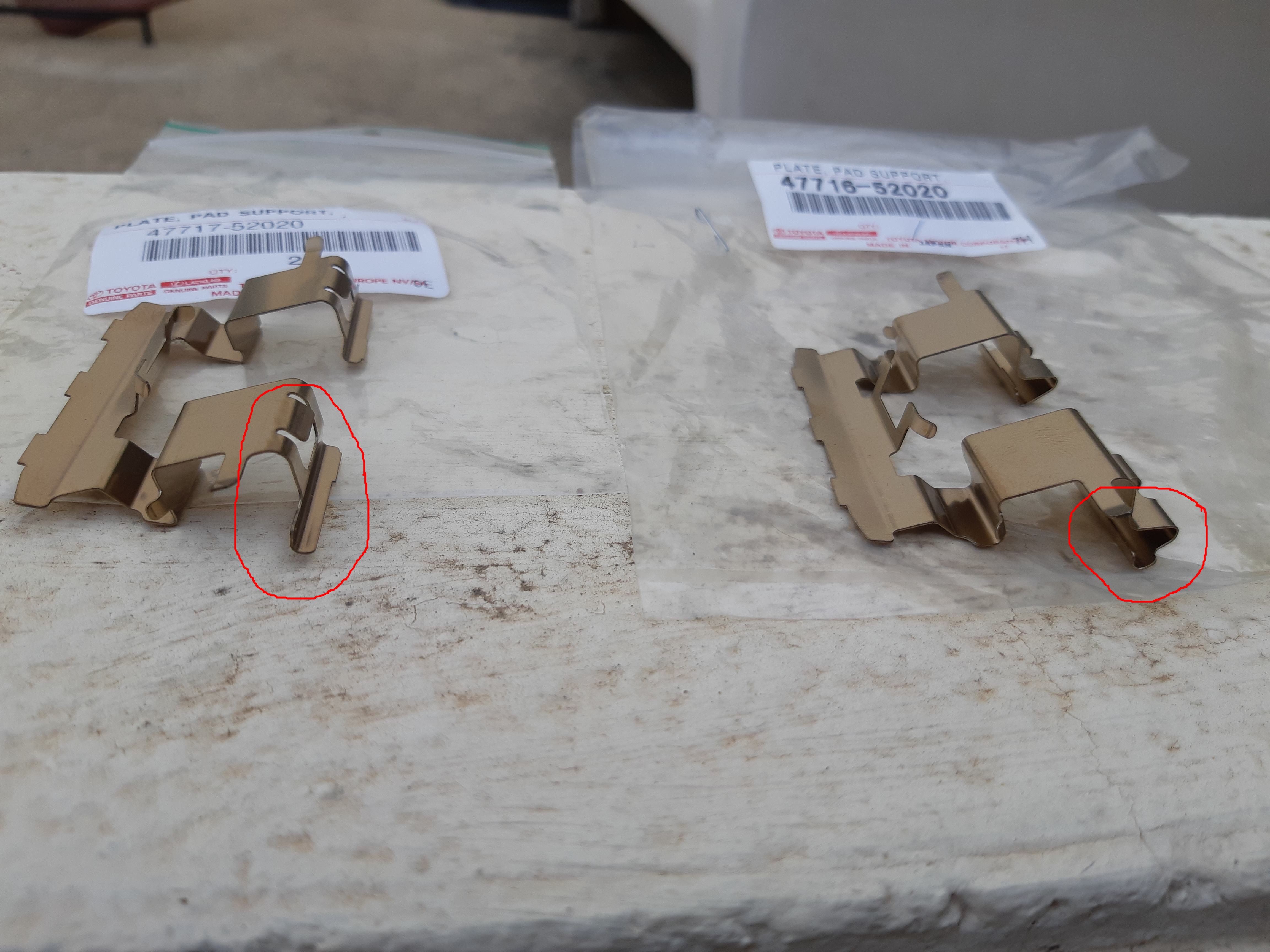

Je vous met donc les photos des pièces en question avec leurs références.
La différence se situe essentiellement sur la partie basse (entouré en rouge)

Voila, j'espère que cela pourra aider ceux qui comme moi feront l'erreur de les démonter et de ne pas les repérer en pensant quelles étaient identiques.

[307MCZR]

Salut et Merci pour l'info Chris, je vais enfin m'attaquer à mes freins avant. Il va falloir que je change les disques et les plaquettes. Question : doit-on impérativement remplacer les supports (04947 sur le schéma), ou est-ce que ce n'est pas nécessaire ? D'autre part, vaut(il mieux commander ces pièces en concession directement ? J'ai cru voir qu'elles existaient en aftermarket, mais c'est de l'adaptable comme on dit, donc si ça se trouve, ça peut potentiellement causer des soucis au niveau des témoins d'usure.

[TECKEL 63]

Salut et Merci pour l'info Chris, je vais enfin m'attaquer à mes freins avant. Il va falloir que je change les disques et les plaquettes. Question : doit-on impérativement remplacer les supports (04947 sur le schéma), ou est-ce que ce n'est pas nécessaire ? D'autre part, vaut(il mieux commander ces pièces en concession directement ? J'ai cru voir qu'elles existaient en aftermarket, mais c'est de l'adaptable comme on dit, donc si ça se trouve, ça peut potentiellement causer des soucis au niveau des témoins d'usure.

Ce que tu appelles supports de plaquettes (04947 sur le schéma), ce sont de simples ressorts.
Tu n'as pas besoin de tes remplacer quand tu changes tes plaquettes de freins.
Achètes justes des bons disques et des bonnes plaquettes, c'est l'essentiel.
